單排四點接觸球式回轉支承介紹

發布時間:2018-05-15

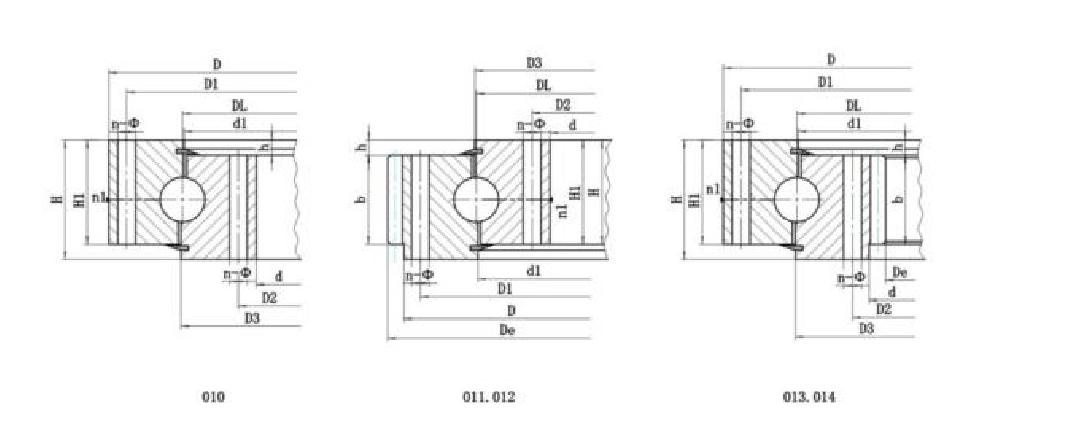

單排四點接觸球式回轉支承的定義(結構特點):

  單排四點接觸球式回轉支承由兩個座圈組成,結構緊湊、重量輕、鋼球與圓弧滾道四點接觸,能同時承受軸向力、徑向力和傾翻力矩。

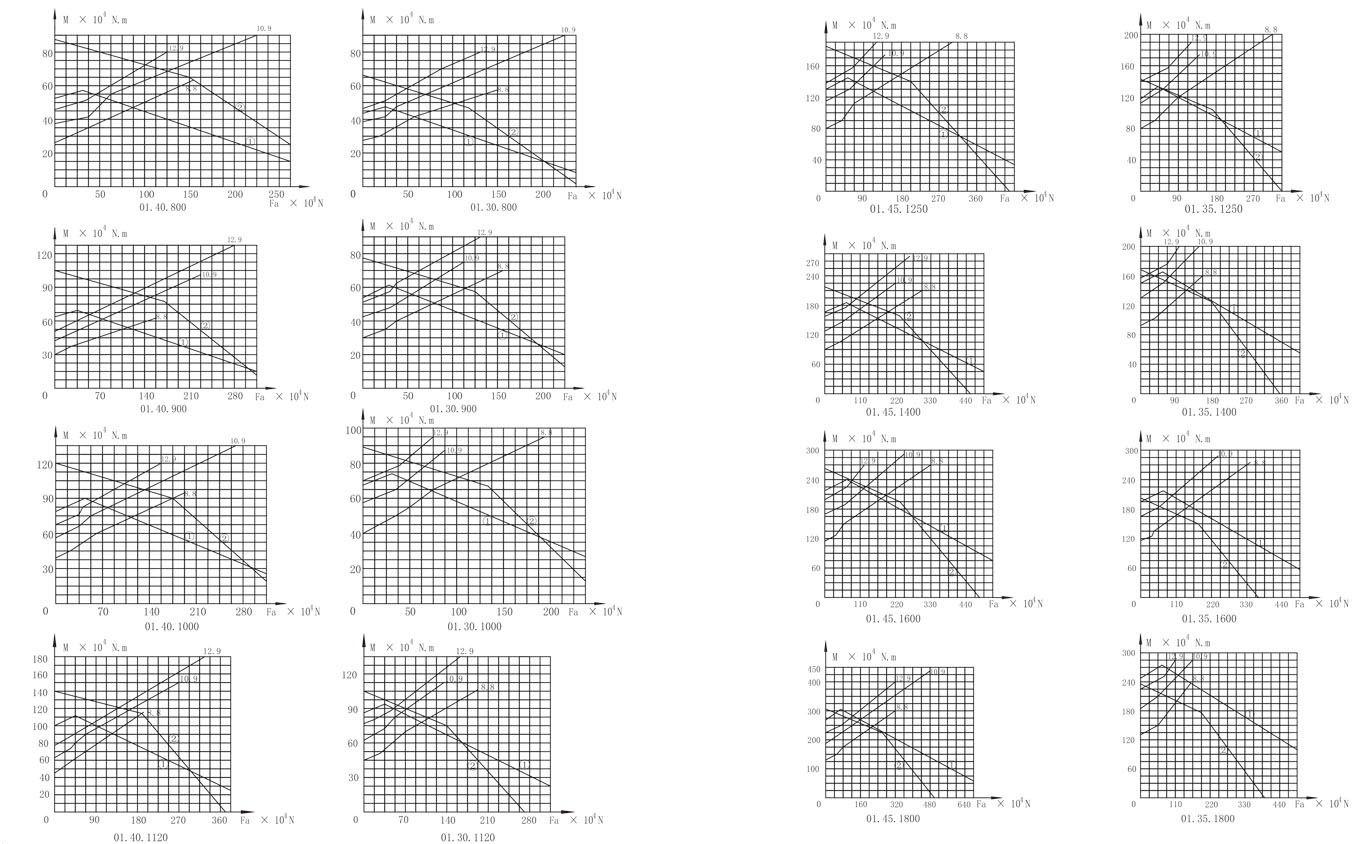

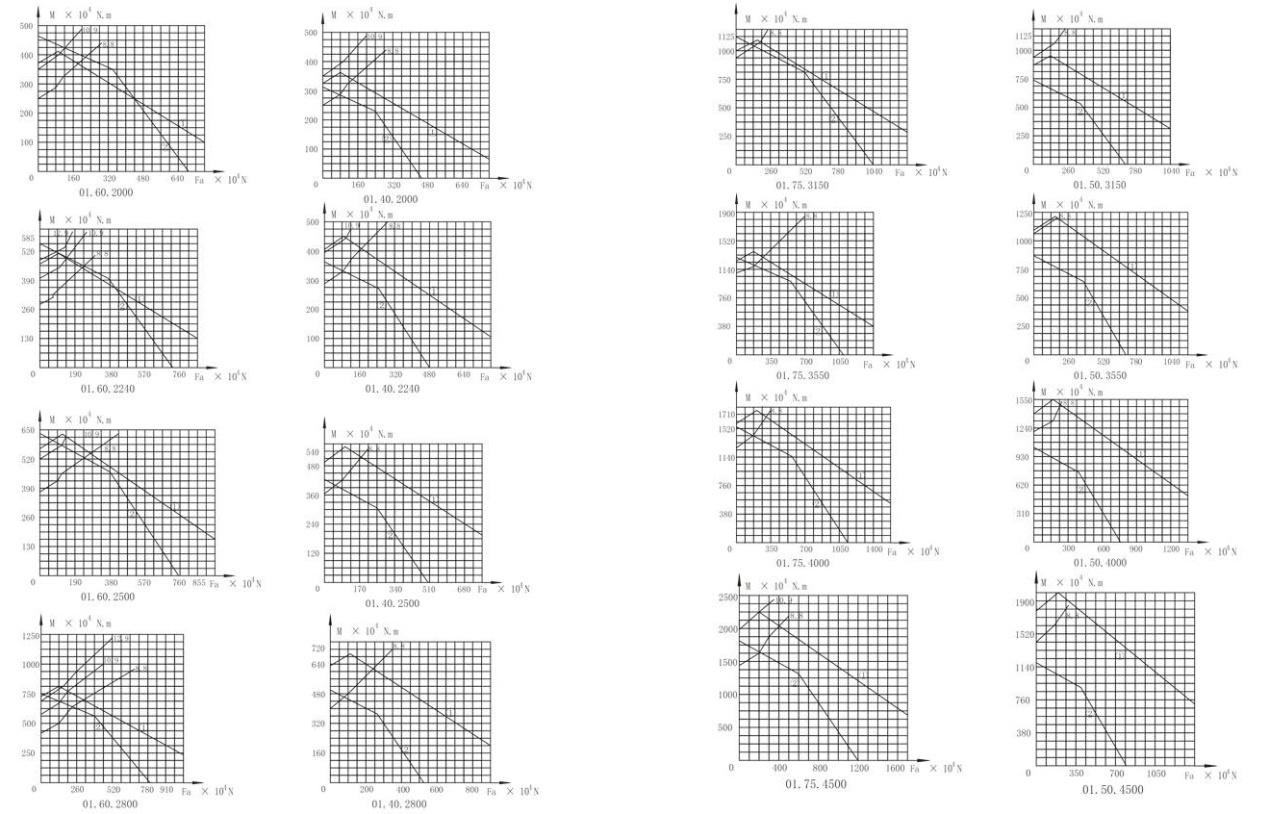

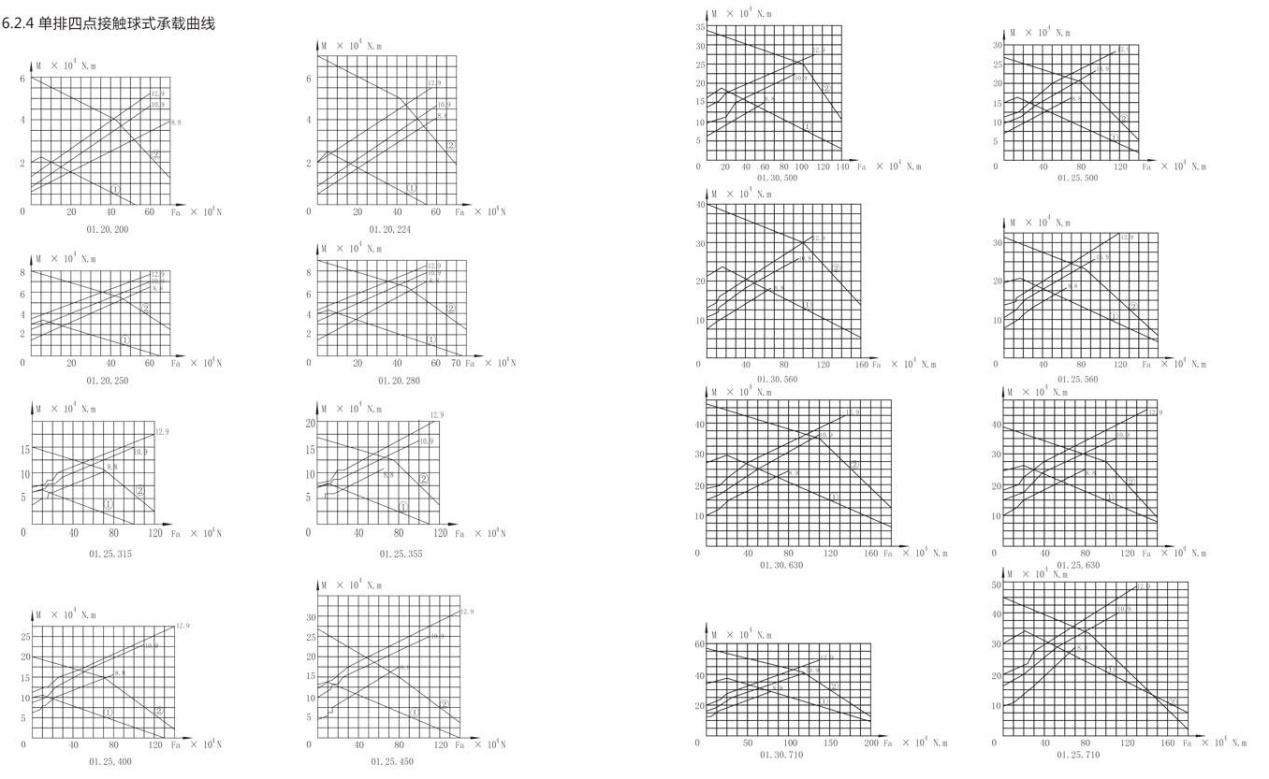

雙正單排四點接觸球式回轉支承的承載曲線:




雙正單排四點接觸球式回轉支承選型:

  選型方法:

1. 回轉支承承受的載荷

2. 每種載荷及其所占作業時間的百分比

3. 在每種載荷作用下回轉支承的轉速或轉數

4. 作用在齒輪上的圓周力

5. 回轉支承的尺寸

6. 其它的運轉條件(齒輪精度等)

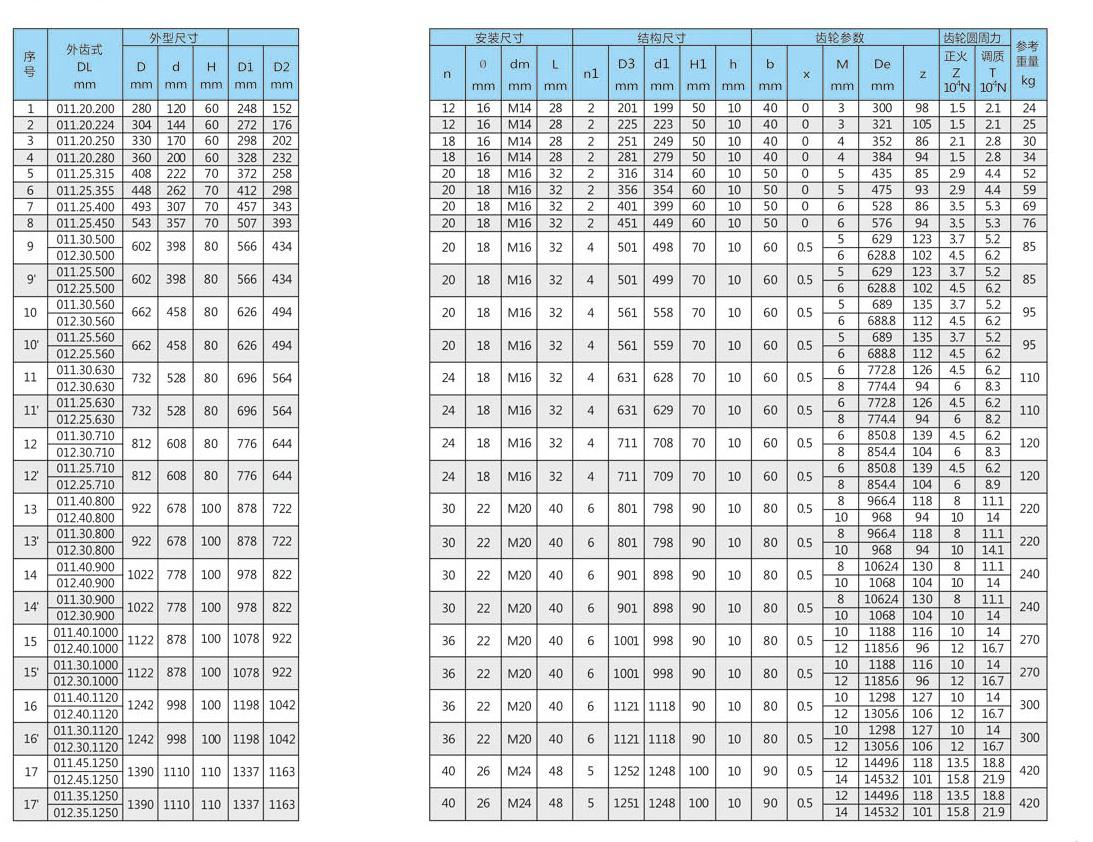

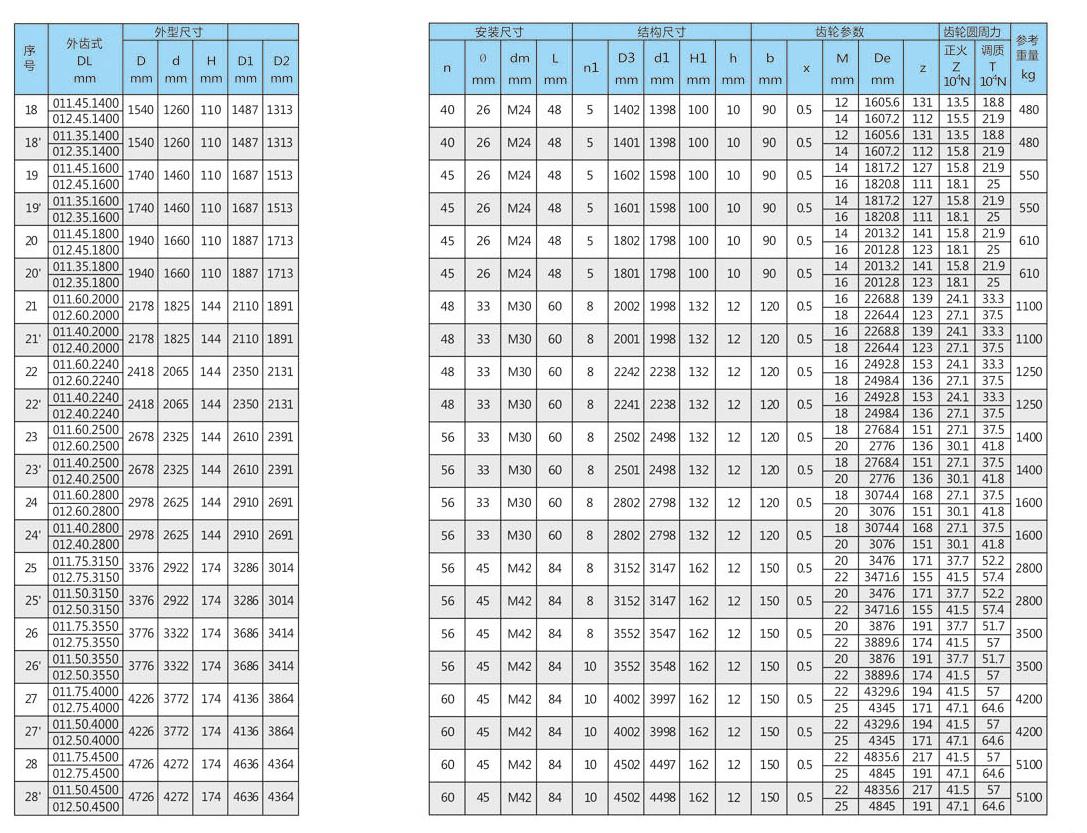

 外齒式選型參數:

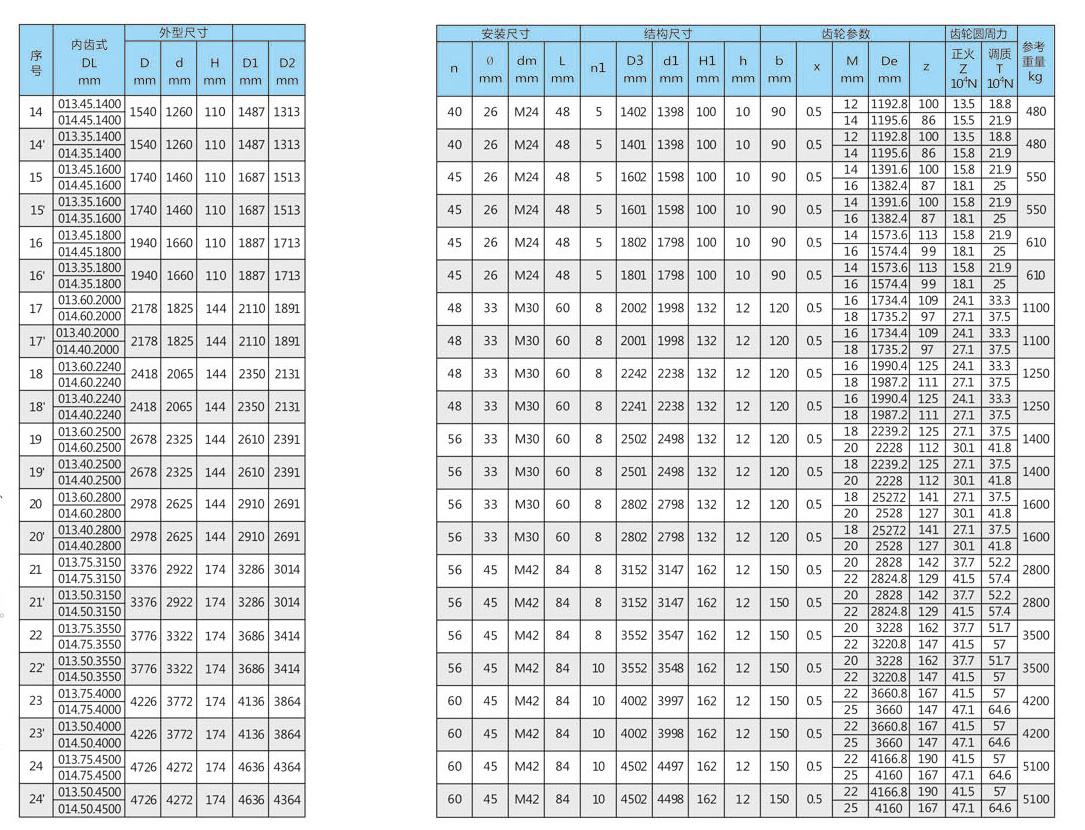

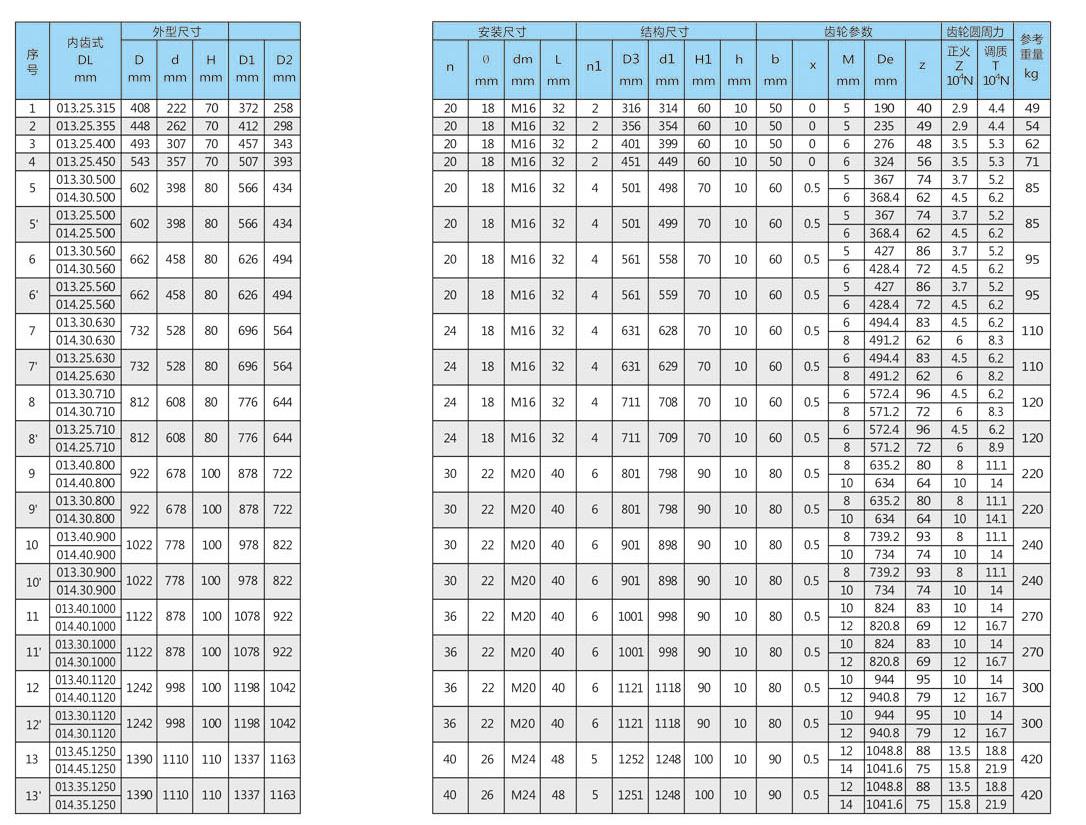

內齒式選型參數:

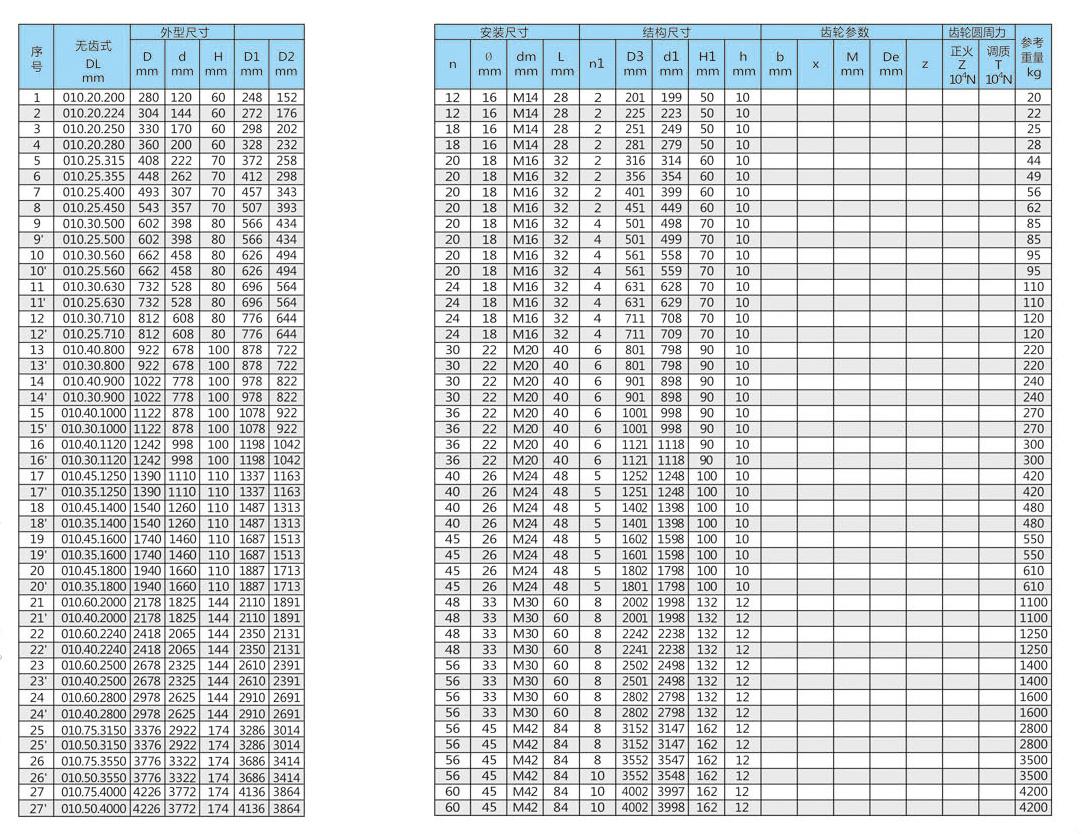

無齒式選型參數:


單排四點接觸球式回轉支承的應用領域:

  單排四點接觸球式回轉支承是一種可同時承受軸向載荷、徑向載荷和傾覆力矩的大型軸承,具有結構緊湊、運動平穩、精度高和承載能力強等特點,廣泛應用于工程機械、軍事裝備、娛樂設施等各種領域,其主要通過內外圈與滾動體之間的接觸來傳遞載荷運動,因傳遞載荷大而接觸面積小,使得接觸區域的應力集中非常明顯。
